Точилка GRITALON

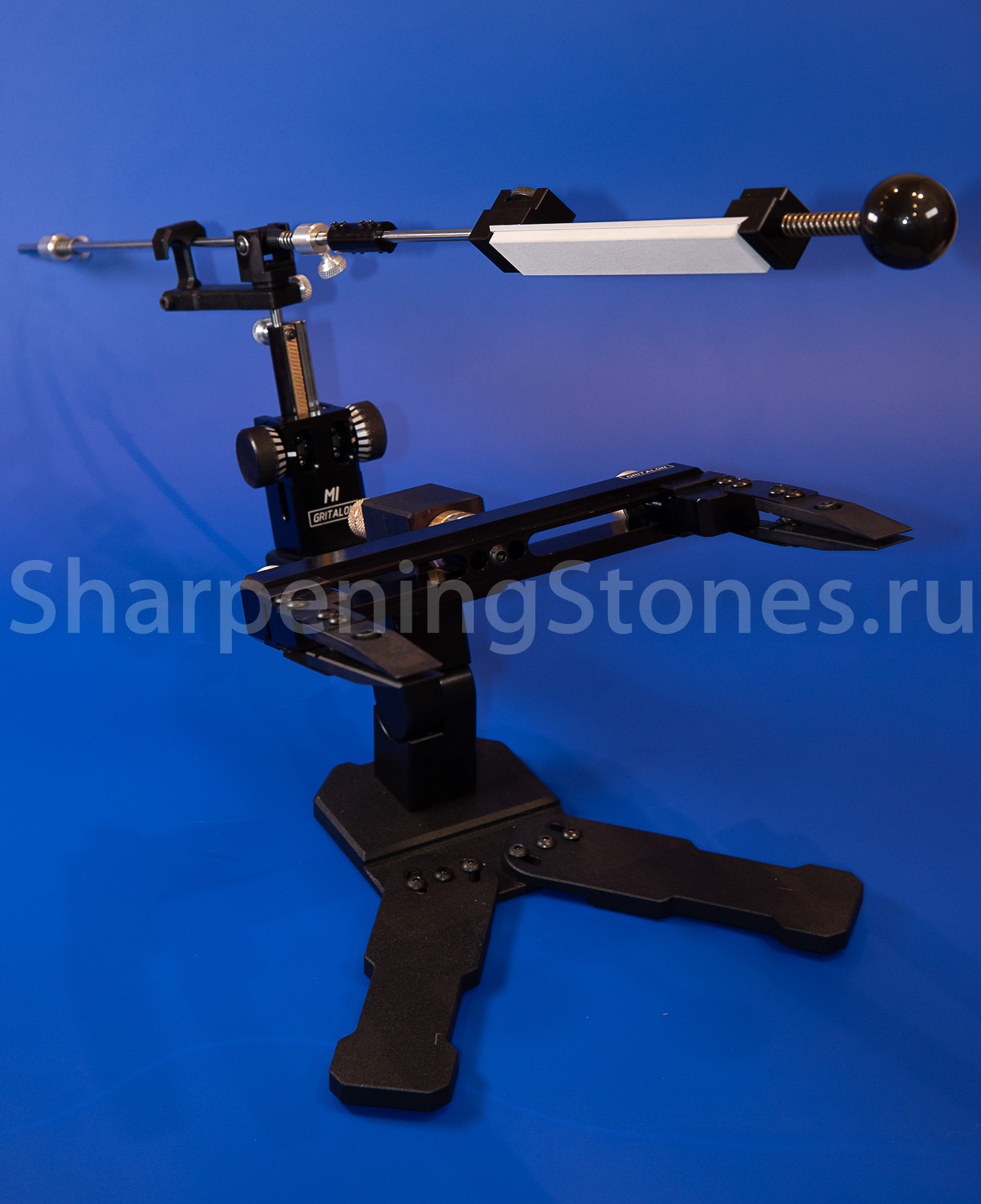

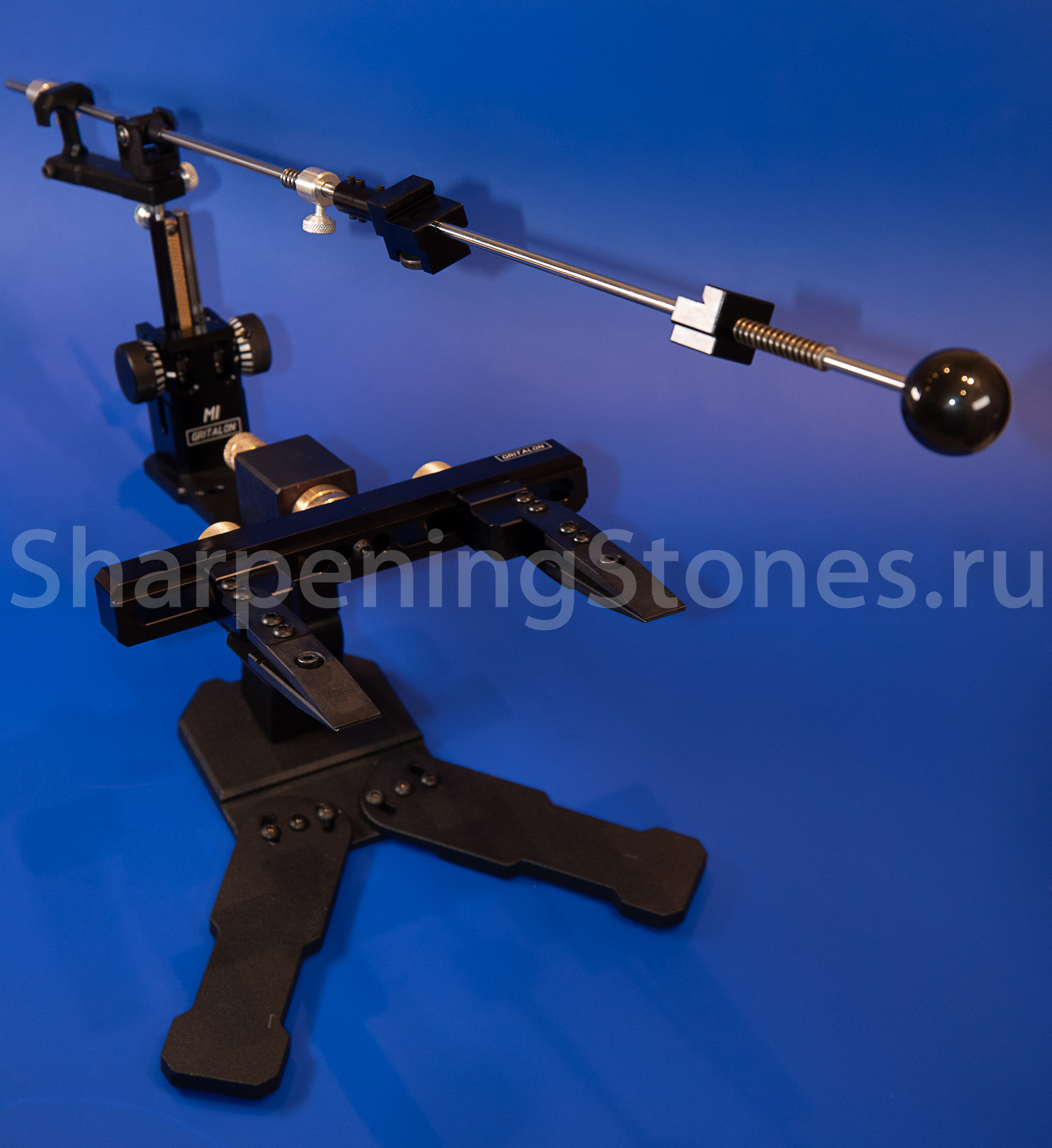

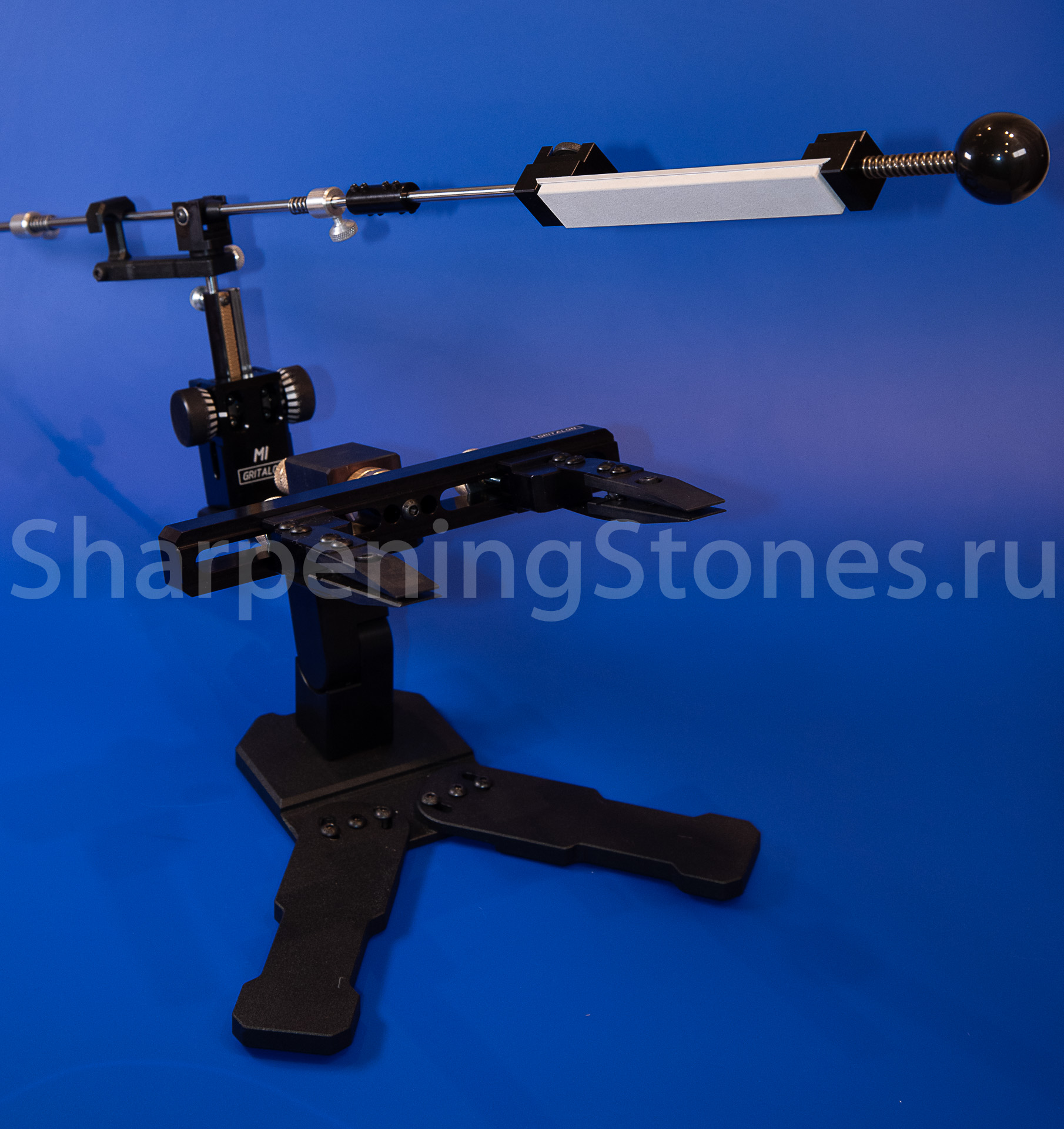

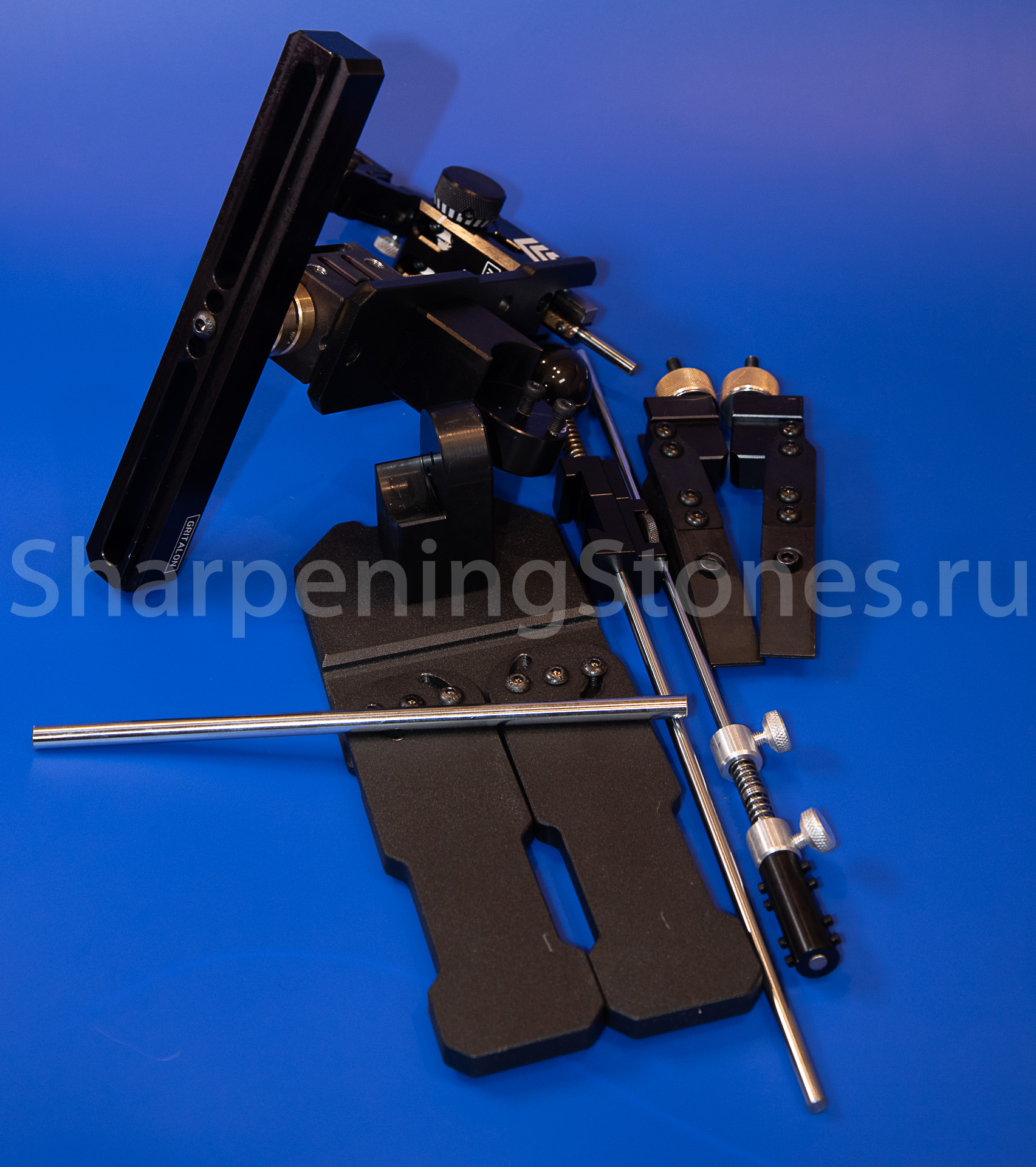

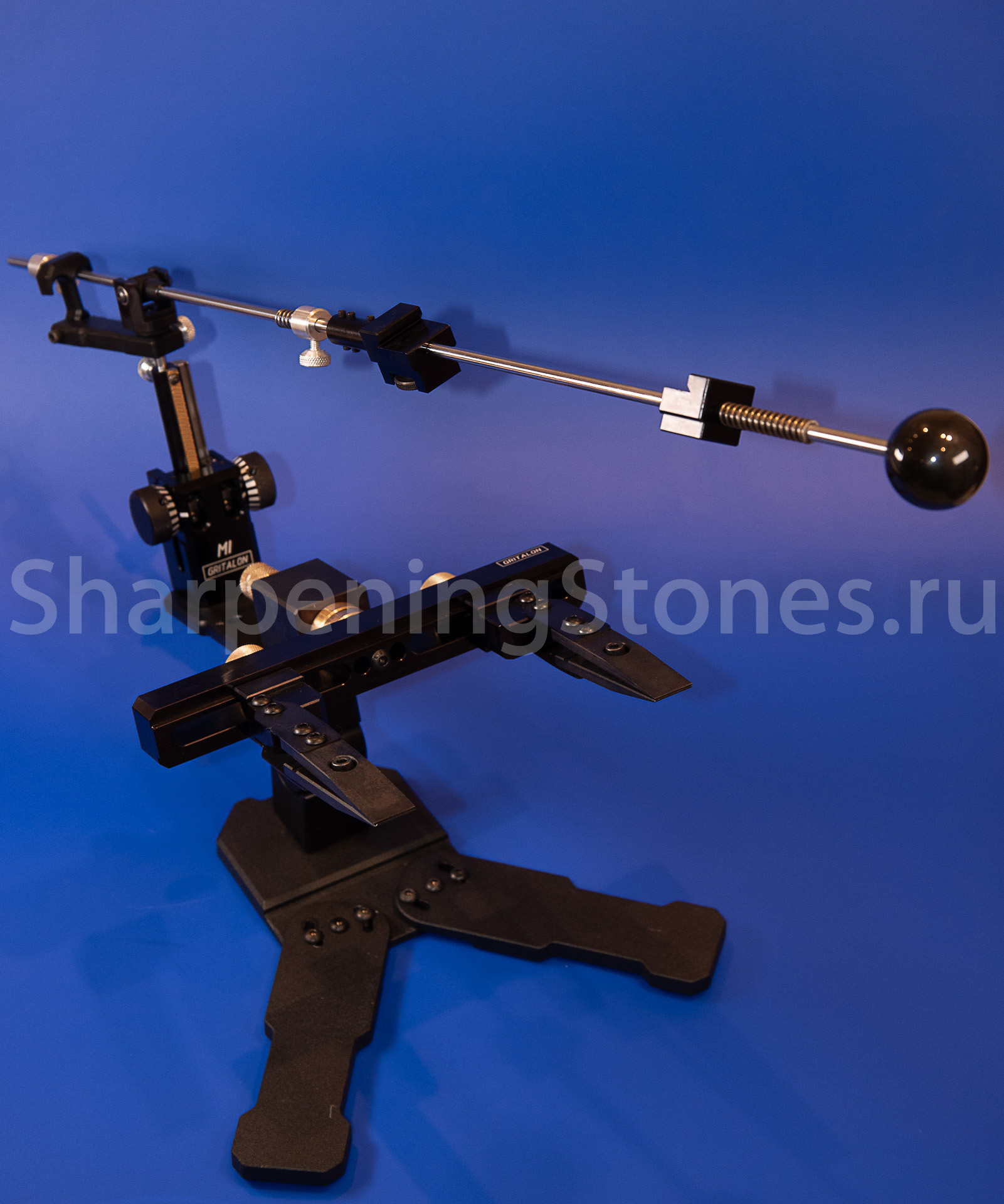

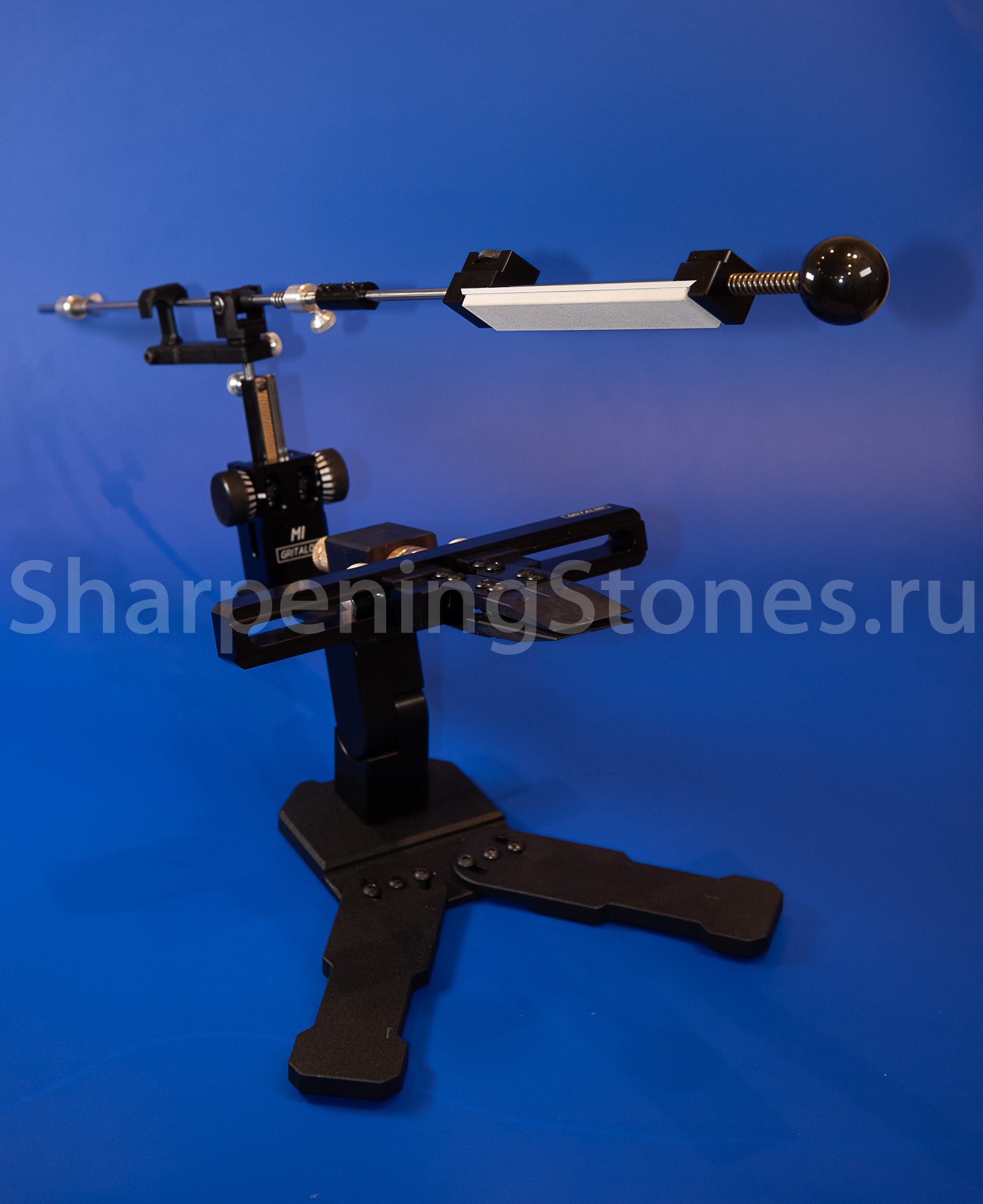

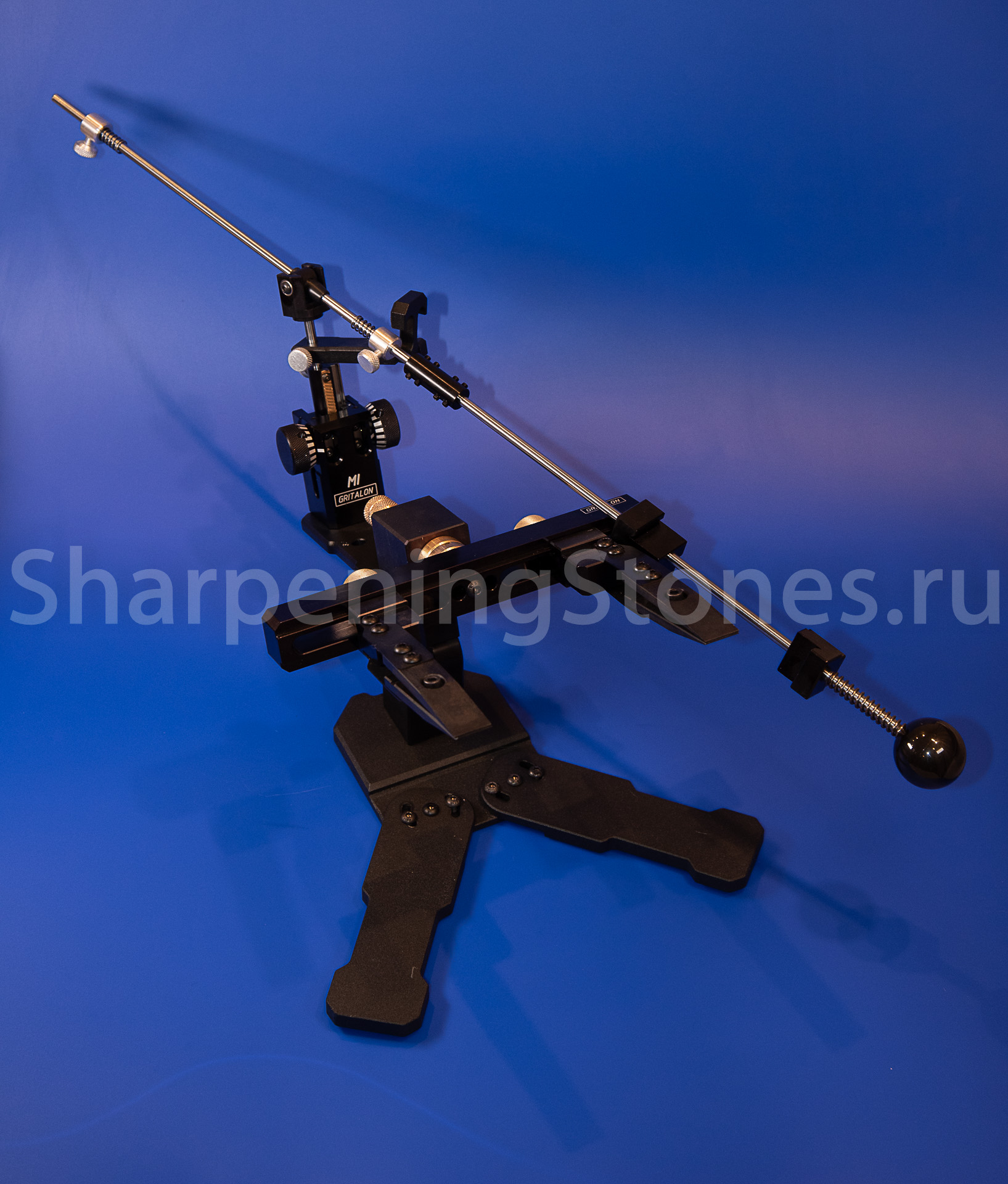

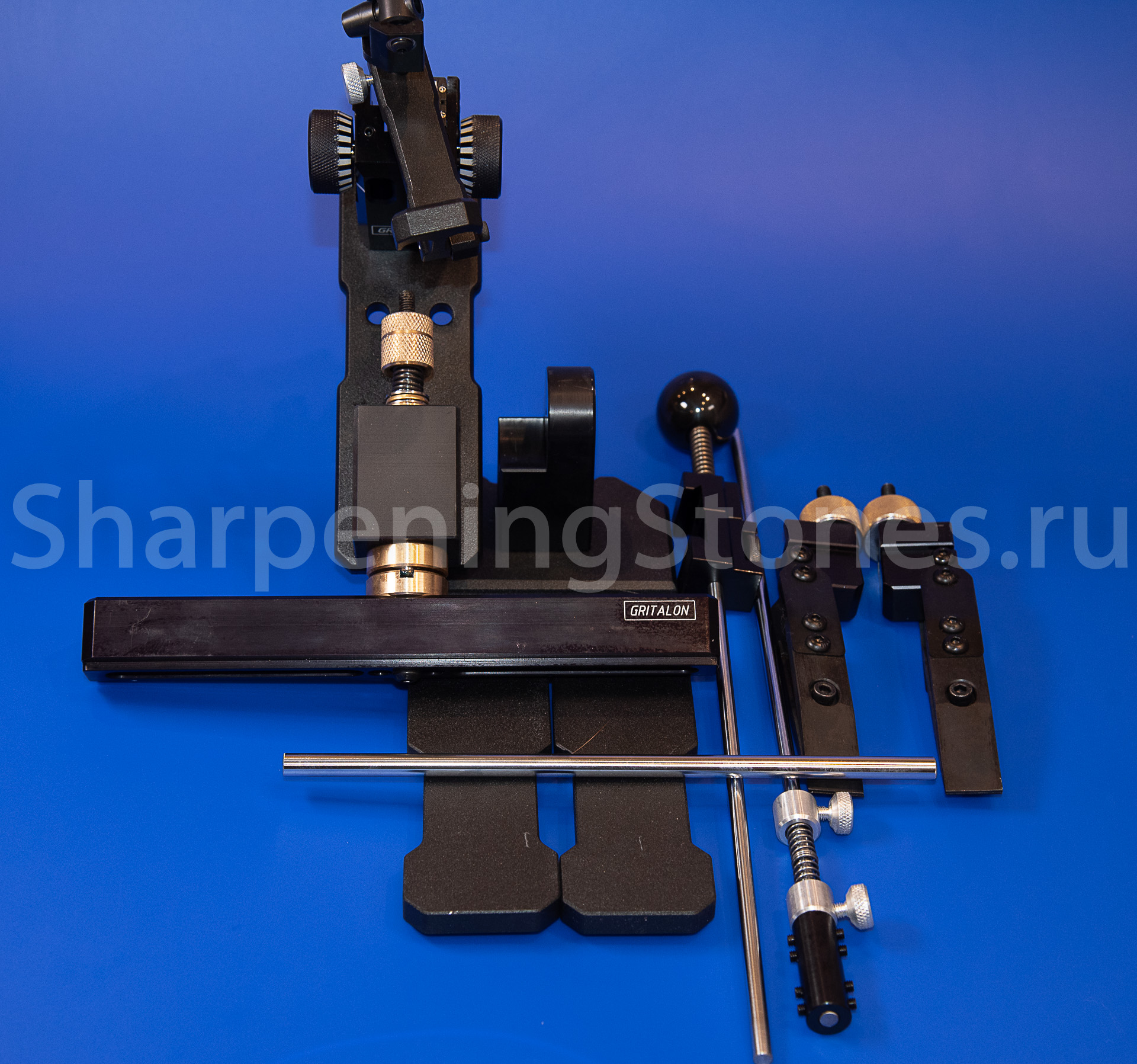

Представляем точильный станок GRITALON M1 , дальнейшее развитие системы Вектор.

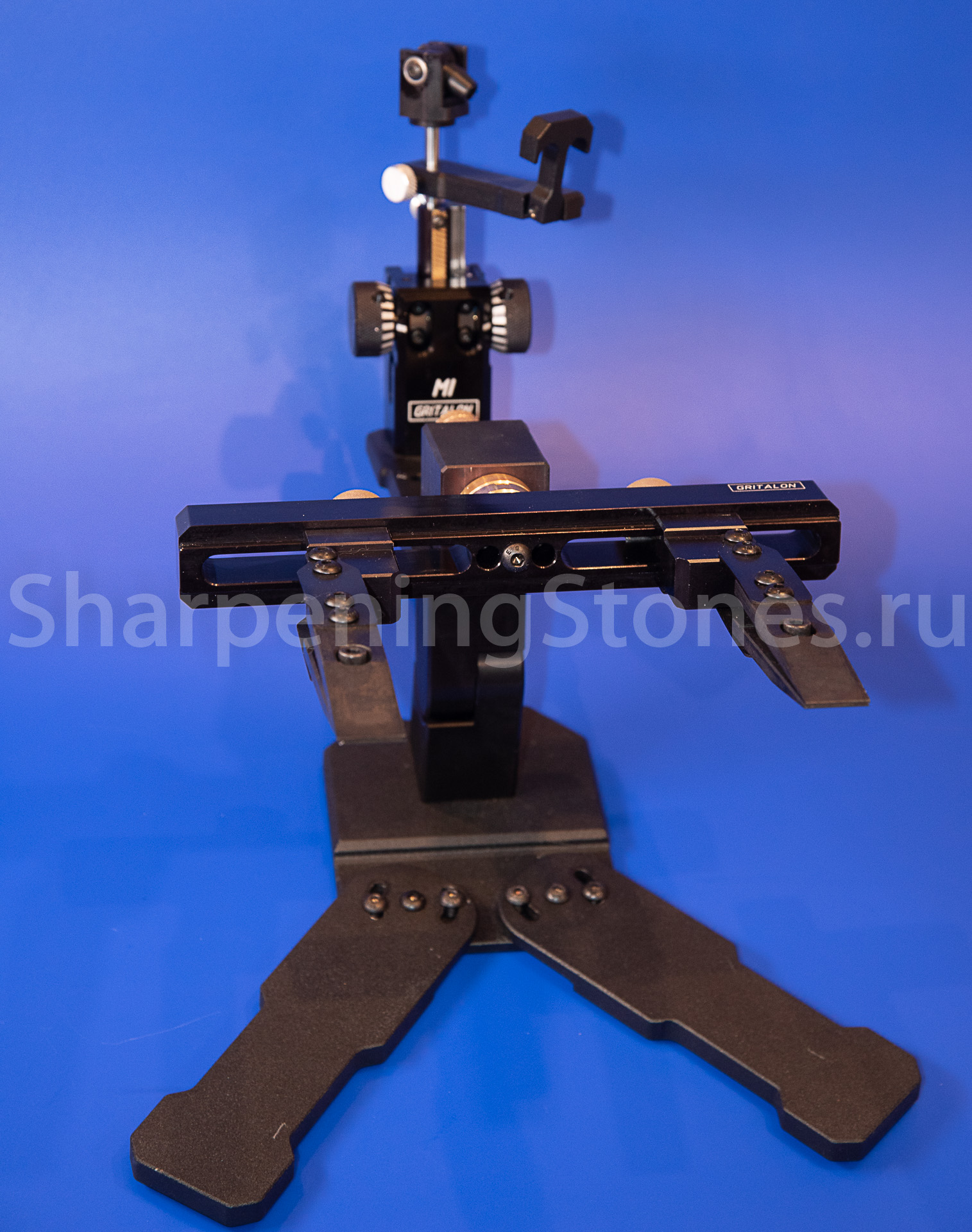

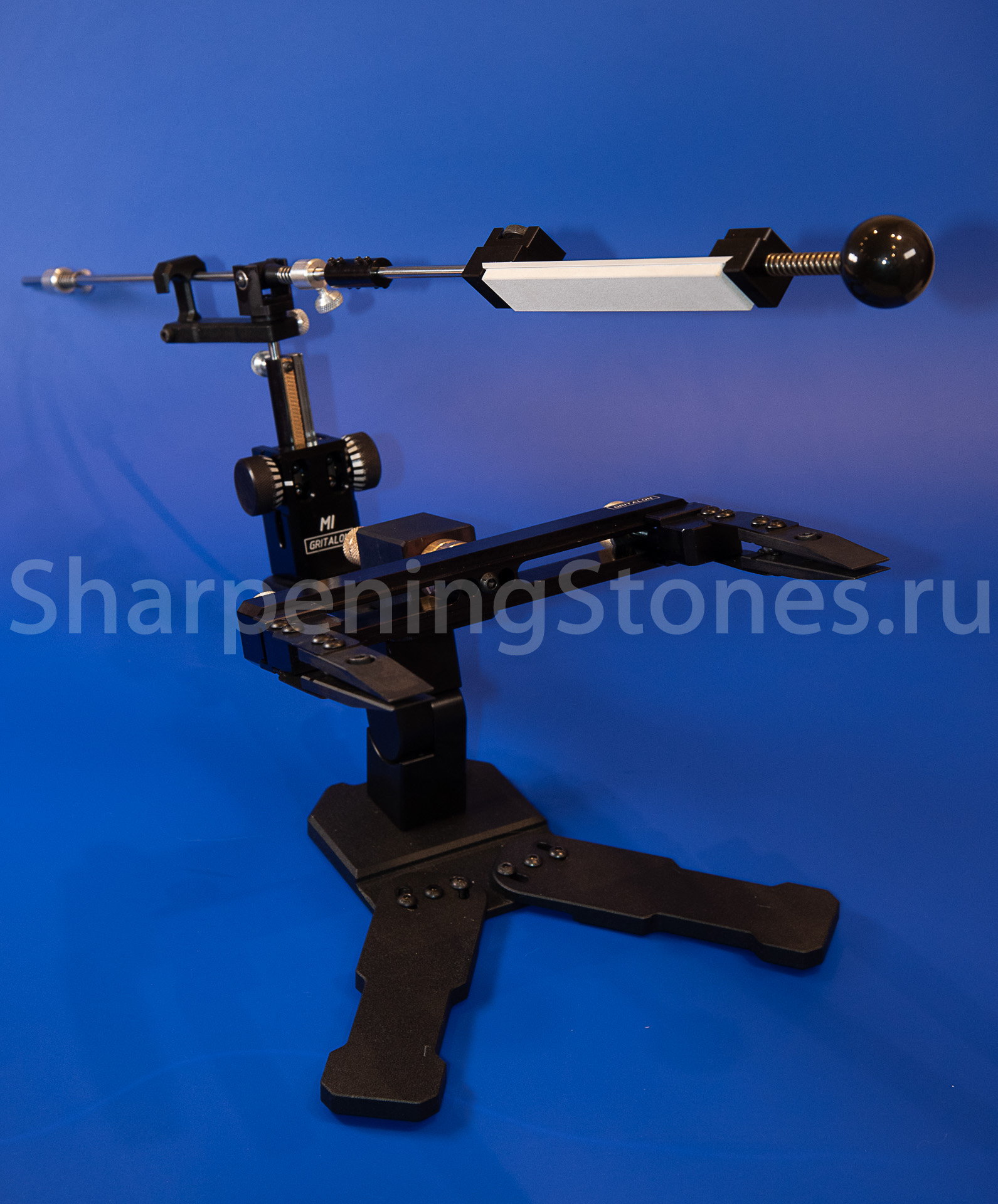

Версия GRITALON M1 с поворотным зажимом клинков, устойчивым основанием с регулировкой наклона заточного столика.
Регулировка наклона столика с поворотным механизмом от -5 до 40 градусов к горизонтальному положению.
Станина
Основная станина и подставка изготовлены из дюралюминия на высокоточном оборудовании, защита — прочное анодирование. Ножки регулируемые.
Скользящий узел

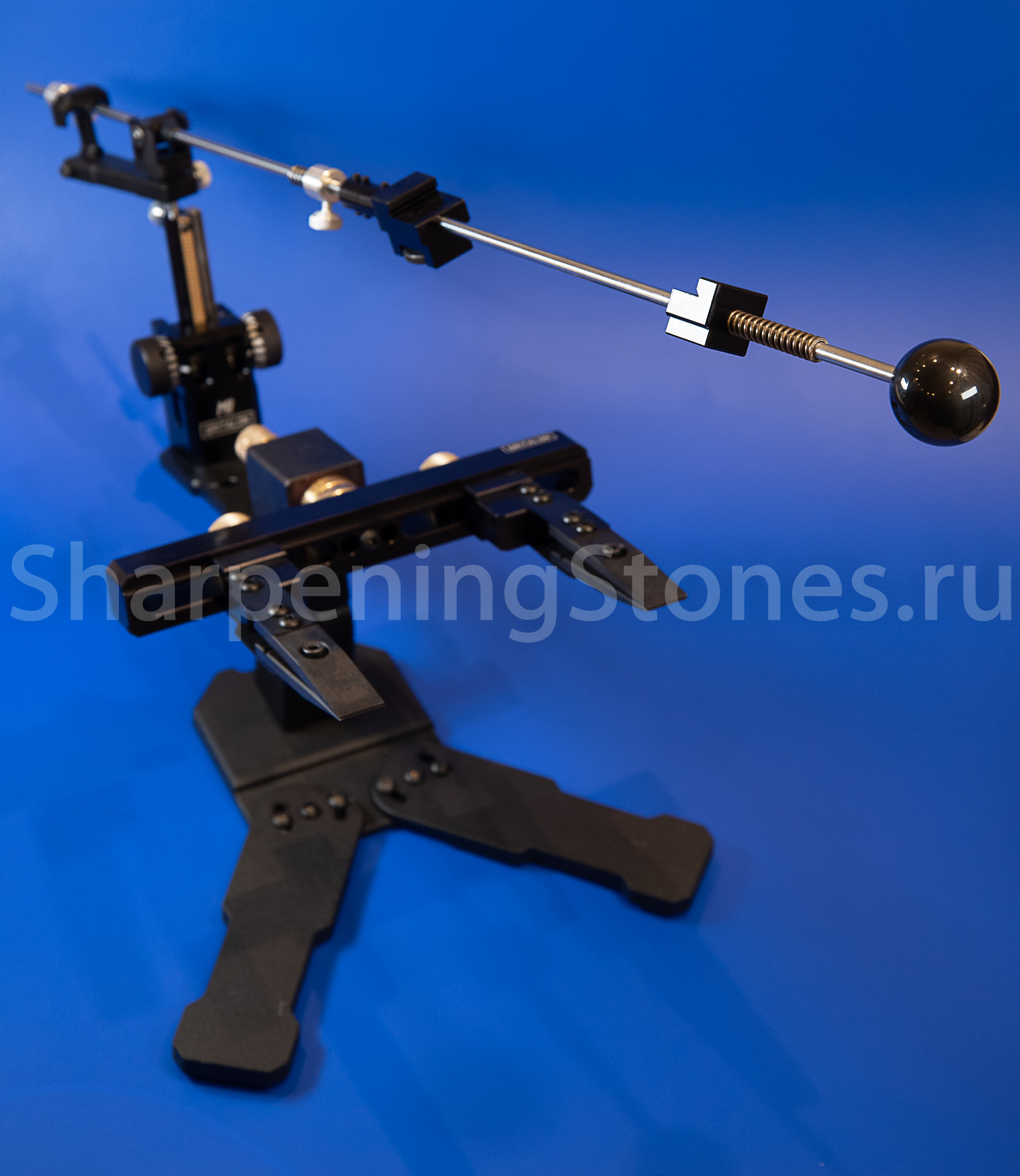

Скользящий узел из полиацетали, отличная пара трения направляющей из нержавеющей стали. Втулка скольжения закреплена на «вилочке», вращающейся на 360 градусов. Вилка и втулка смонтированы на шариковых подшипниках. Шток направляющей с зажимом абразива выполнен сборным из 6 мм полированного нержавеющего прутка, достаточно жестким и в то же время гораздо легче 8 мм аналогов.
Регулировки точилки ГРИТАЛОН

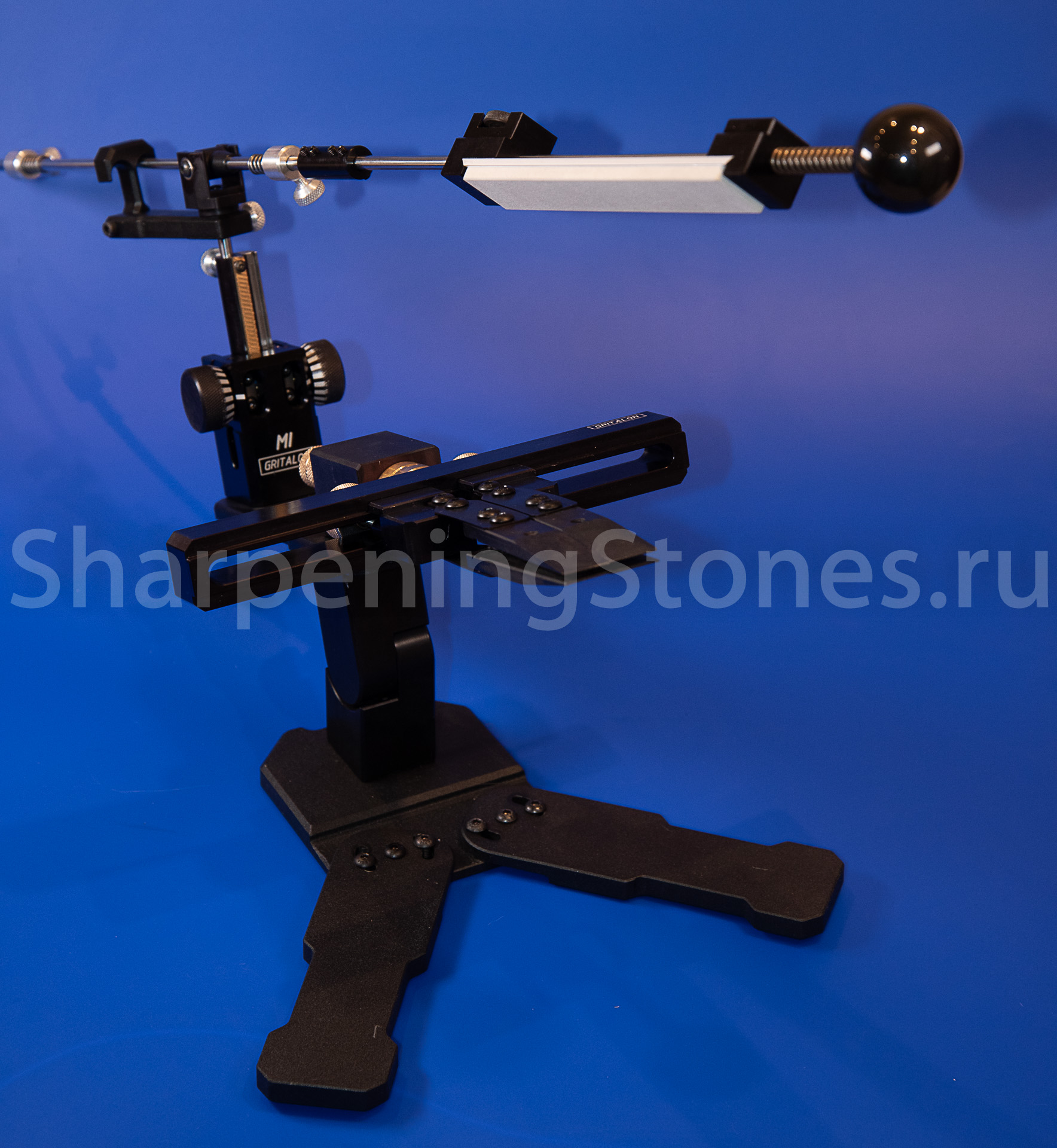

Зажим из алюминия регулируется на любой размер камней от 50 до 230 мм, жесткая пружина с большим ходом позволяет зажимать камни как на бланках, так и без них. Стойка регулировки позволяет выставить угол заточки от 10 до 30 градусов на сторону или от 20 до 60 на полный угол заточки.
Настройка угла

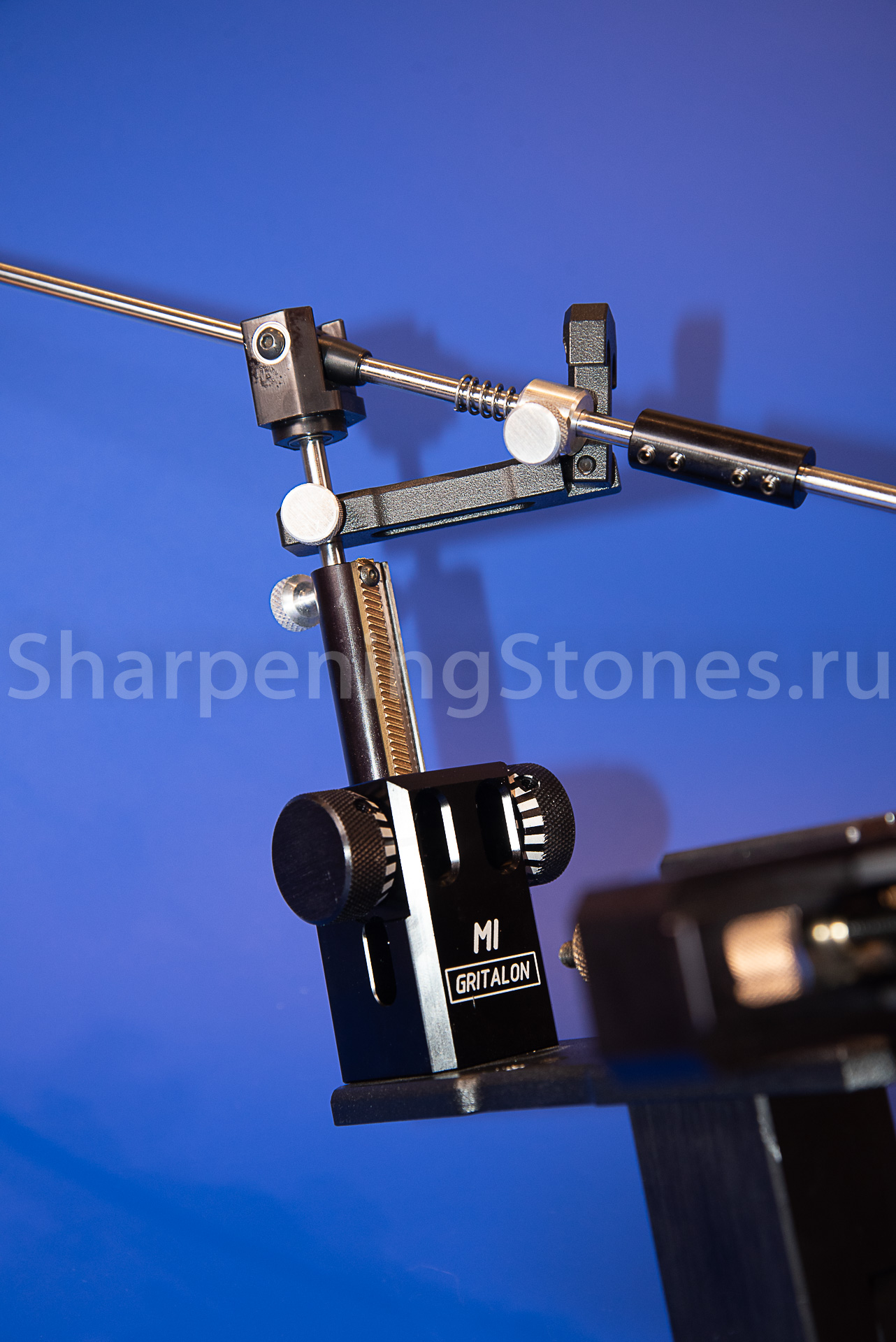

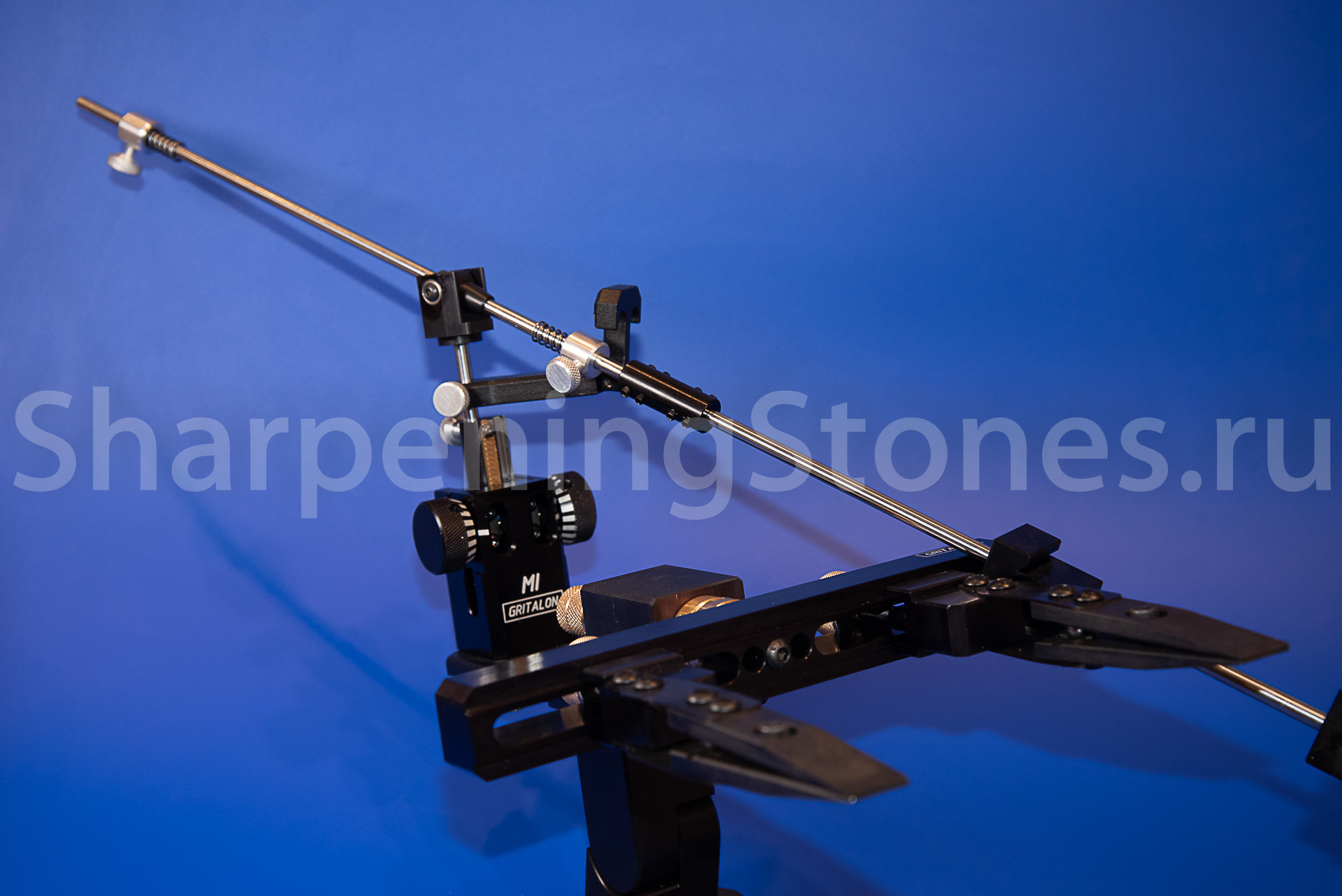

Скользящий узел с плавной регулировкой угла заточки с помощью подъемника на косозубой реечной передаче.
Механизм подъема телескопический, ось крепления СУ регулируется по высоте от 0 до 120мм относительно внутренней подвижной части корпуса, который имеет собственный ход на рейке от 0 до 70мм. Общий рабочий ход — 170мм.

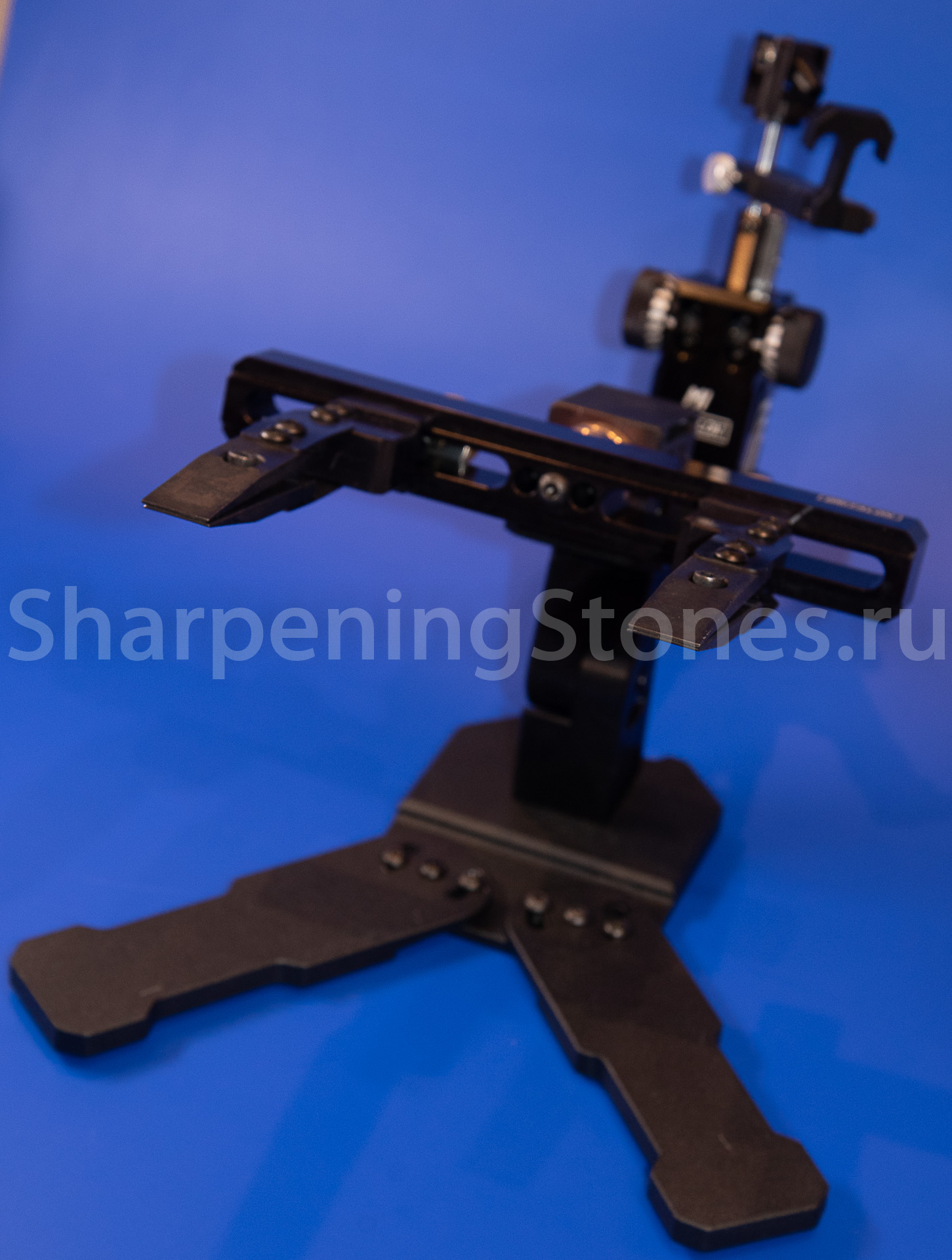

Крепление клинка в поворотном механизме
ВНИМАНИЕ!
Данная комплектация оснащена 2мя пружинными зажимами на вращающейся на 180 градусов рамке для удержания и смены сторон клинка в процессе заточки.
